아프코트 ‘Packet Caster’, 방송 송신소 현황 한눈에 파악

송신소에서 벌어지는 일을 하나의 화면에 집약

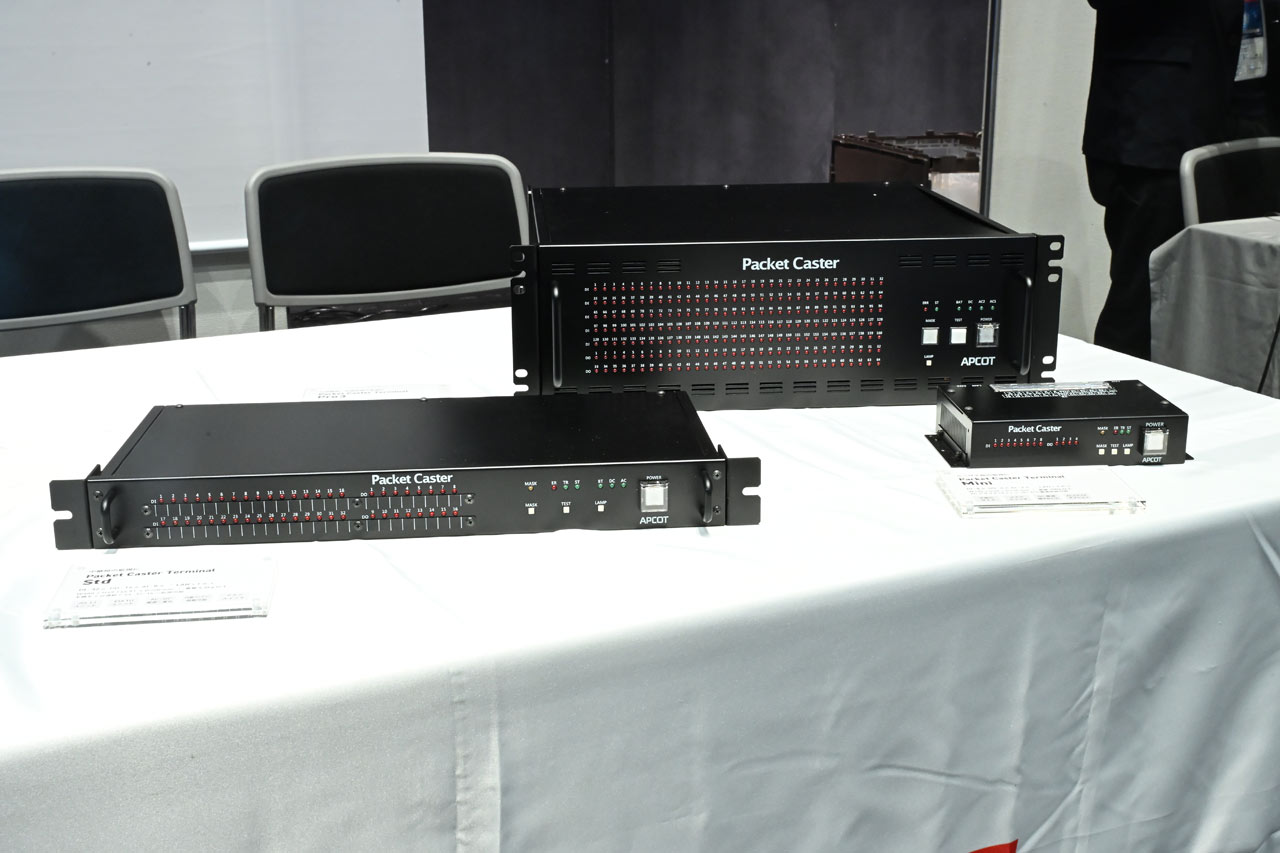

Packet Caster는 송신소 및 중계국에 설치된 설비 장비 및 센서로부터 정보를 수집하여 원격지에서 감시 및 제어하는 시스템이다. UDP, TCP/IP, SNMP 등의 네트워크 프로토콜을 이용하여 장비로부터 정보를 획득하고 관리 서버에 집약한다. 웹 브라우저상의 감시 화면을 통해 설비 상태를 확인할 수 있다.

흥미로웠던 점은 감시 대상이 특정 제조사의 장비로 한정되지 않는다는 것이다. 송신소에는 다양한 제조사의 설비와 센서가 존재한다. Packet Caster는 각각으로부터 획득한 정보를 하나의 감시 환경으로 통합하여 운영 측에서 필요한 정보를 파악할 수 있도록 한다.

그렇다면 실제로 무엇을 감시하는가? 담당자에 따르면 송신기의 컨트롤러에서 출력되는 각 장비의 알람을 획득하여 화면에 시각화한다고 한다.

감시 대상은 송신기만이 아니다. 방송국사의 화재 경보 설비 등에서 출력되는 정보도 수집하여, 방송국사 설비와 송신 설비의 알람을 통합하여 확인할 수 있다. 개별 장비를 따로 보는 것이 아니라, 송신소에서 ‘지금 무슨 일이 일어나고 있는지’를 하나의 감시 환경에서 파악한다는 개념이다.

취재 중 눈길을 끈 ‘감시 화면 편집 기능’

여기서 주목한 것은 통신 방식이나 서버 구조 이상으로 눈앞에 표시된 감시 화면이었다.

기사에 소개할 사진 촬영을 위해 담당자에게 특징이 잘 드러나는 화면을 요청하자, 연이어 다른 화면들을 보여주었다. 전체 상태를 확인하는 화면, 설비 연결 상태를 보여주는 블록 다이어그램, 더욱 상세한 설비 정보를 표시하는 화면, 송신소를 단위로 통합한 화면 등 같은 Packet Caster임에도 정보 표시 방식이 상당히 달랐다.

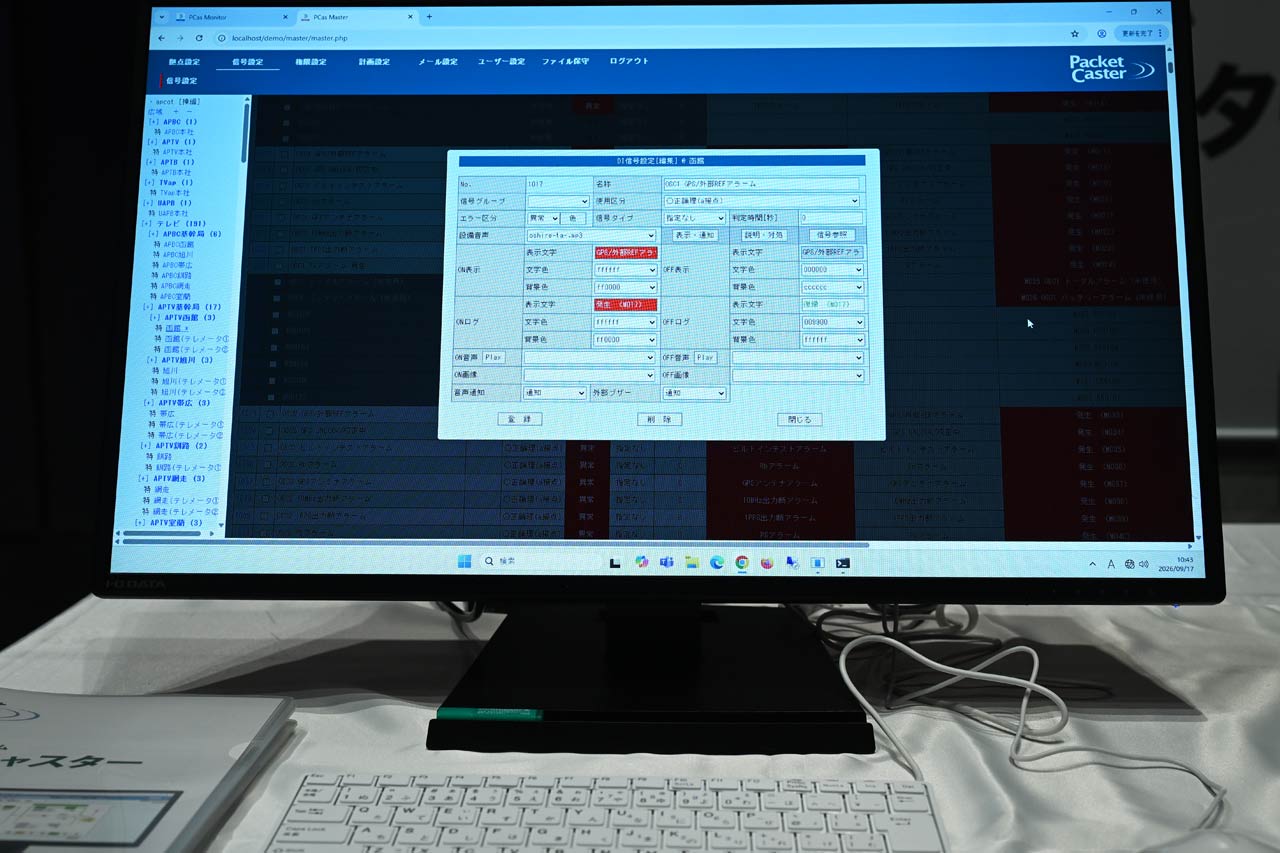

그 이유는 Packet Caster에서 감시 화면을 사용자가 직접 편집할 수 있기 때문이다.

감시 시스템이라고 하면 제조사가 제공하는 정해진 화면에 현장 측이 맞춰야 한다고 생각하기 쉽다. 하지만 Packet Caster에서는 감시할 신호나 설비 정보에 맞춰 화면을 구성할 수 있다. 설비 연결 상태를 블록 다이어그램으로 표현할 수도 있고, 필요한 정보를 모아 시각적으로 정리할 수도 있다.

취재용 사진 선정을 위해 화면 전환을 요청했던 것이 결과적으로 Packet Caster의 특징 자체를 체험하는 계기가 되었다. 여러 화면을 비교하며 ‘무엇을 감시할 것인가’뿐만 아니라 ‘그 정보를 어떻게 보여줄 것인가’까지 운영에 맞춰 조정할 수 있다는 점이 이 시스템을 이해하는 핵심 포인트임을 알게 되었다.

카메라 전시와는 다른, 방송을 지탱하는 또 다른 현장

호쿠리쿠 방송기기전에는 카메라, 렌즈, 모니터 등 영상 제작 장비가 다수 전시되어 있다. 그중 Packet Caster는 카메라나 모니터와는 다른 각도에서 방송을 지탱하는 시스템으로 눈에 띄었다.

송신기 알람을 획득하고, 방송국사 설비 정보도 수집한다. 제조사가 다른 장비에서 얻은 정보를 하나의 감시 환경으로 통합하고, 각 현장에 맞는 화면으로 확인한다. 담당자의 설명을 들으며 실제 화면을 하나씩 살펴보니, 평소에는 겉으로 보기 어려운 방송 설비의 상태를 원격지에서 파악하는 Packet Caster의 역할이 명확해졌다.

영상을 만들어내는 카메라와는 역할이 전혀 다르다. 그럼에도 불구하고 방송을 안정적으로 계속 송출하기 위해서는 송신소 및 중계국에서 무슨 일이 일어나고 있는지 파악하는 메커니즘이 필수적이다.

카메라를 중심으로 전시장을 둘러봤기에 더욱 대조가 흥미로웠다. 호쿠리쿠 방송기기전에서 만난 것은 새로운 촬영 장비가 아니라, 평소에는 의식할 기회가 적은 ‘방송을 계속 보내기 위한 이면’을 보여주는 시스템이었다.
